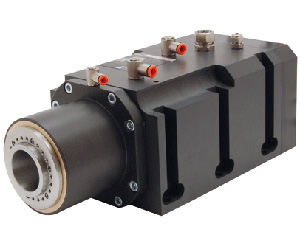

Шпиндель с автоматической сменой инструмента. Устранение неисправностей
По просьбе клиентов публикуем перевод инструкции пользователя шпинделя с автоматической сменой инструмента, глава возможные неисправности.
1)Что делать, если электрический шпиндель не работает?
Прежде всего, проверьте следующие условия:
Включена ли защита инвертора?
Проверьте в руководстве пользователя или обратиться к производителю инвертора.
Датчик S1 или SP поврежден или отключен?
- Проверьте разъемы;
- Проверьте непрерывность и целостность электрических соединений;
- Обратиться в службу сервисной поддержки.
Не происходит вращение шпинделя
Проверьте в инструкции или обратитесь к производителю станка с ЧПУ или инвертора.
Наличие инородных тел между держателем инструмента и шпинделем
Удалите макроскопические примеси и почистите шпиндель, как указано в инструкции.
Держатель инструмента не соответствует требуемому?
Выбрать держатель инструмента, согласно инструкции по эксплуатации.
2. Держатель инструмента не подключен к шпинделю?
Прежде всего, проверьте следующие условия:
Датчик С2 не подключен или поврежден?
- Проверьте разъемы;
- Проверьте непрерывность и целостность электрических соединений;
- Обратитесь в службу сервисной поддержки.
Ошибки пневматической цепи?
- Проверьте требуемые значения давления;
- Проверьте целостность и эффективность пневматической цепи.
3. Выскочил держатель инструмента
Прежде всего, проверьте следующие условия:
Достаточно значение давления?
- Проверить требуемые значения давления;
- Проверка целостности и эффективности пневматической цепи.
4. Отсутствие давления?
Прежде всего, проверьте следующие условия:
Достаточно ли давление пневматической цепи?
- Проверить требуемые значения давления;
- Проверка целостности и эффективности пневматической цепи;
5. Один из датчиков не обеспечивают требуемый сигнал?
Прежде всего, проверьте следующие условия:
Датчик отсоединен или поврежден?
- Проверьте разъемы;
- Проверка непрерывности и целостности электрических соединений;
- Обратитесь в службу сервисной поддержки
6. Что делать, если шпиндель перегревались?
Прежде всего, проверьте следующие условия:
Есть проблема с охлаждением?
- Проверьте контур охлаждения согласно руководства пользователя;
- Проверка целостности и эффективности охлаждения гидравлического контура;
- Если проблема не устраняется, обратитесь в службу сервисной поддержки.
Большая нагрузка?
- Уменьшить нагрузку.
- Проверить параметры инвертора для правильной регулировки?
- Проверить на шильдике шпинделя правильность параметров.
- Проверить на шильдике шпинделя правильное значение параметров напряжения.
7. Электрический шпиндель вибрирует?
Прежде всего, проверьте следующие условия:
Держатель инструмента сбалансированный?
- выбрать правильный держатель инструмента согласно инструкции.
Инструмент сбалансирован?
- выбрать правильный инструмент согласно инструкции.
- нет инородных предметов между держателем инструмента и конусом вала шпинделя?
- удалить макроскопические примеси и провести очистку, как узано в инструкции.
Тяжелая нагрузка?
- уменьшить нагрузку.
- проверить надежность крепежных винтов
Поврежденные подшипники?
- связаться со службой сервисной поддержки.
8. Шум (стук) подшипников
Прежде всего, проверьте следующие условия:
Поврежденные подшипники?
- связаться со службой сервисной поддержки
9. Неправильное значение датчика
Прежде всего, проверьте следующие условия:
Датчик сломан или поврежден?
- заменить этот датчик.
Датчик потерял исходное положение?
Отрегулировать датчик поворачивая его до тех пор, пока не начнет показывать правильный сигнал.
