Охолодження шпинделів для ЧПУ: Водяне та Повітряне Рішення

Чому важливе охолодження шпинделя ЧПУ

Основні функції шпинделя у верстатах ЧПУ

Шпиндель — це серце обробного центру з ЧПУ: він обертає різальний інструмент із заданою швидкістю і передає йому крутний момент. Саме від його стабільної роботи залежить точність розмірів, чистота поверхні та довговічність як інструмента, так і самого верстата.
Крім обертальної частоти, шпиндель контролює вібростійкість. Навіть незначна вібрація від неточного підшипника або термічних деформацій призводить до биттів, що знижує якість обробки і може вивести інструмент з ладу.
Ще одна важлива функція — відведення тепла. При швидкій обробці матеріалу нагрівання шпинделя посилюється, тому без ефективної системи охолодження його вузли перегріваються, скорочуючи ресурс і призводячи до неточностей.

Наслідки перегріву шпинделя

Перегрів корпусу та підшипників спричиняє їх термічне розширення. Відхилення навіть на кілька сотих міліметра вже неприйнятні для високоточних операцій, тому оброблені деталі можуть мати браковані допуски.
Накопичувальне тепло пришвидшує знос підшипників та збільшує тертя в роторі. Це призводить до прискореного виходу шпинделя з ладу, частих простоїв на ремонт і великих витрат на технічне обслуговування.
Крім того, нестабільна температура може змінити характеристики мастила й викликати корозію, що ще більше знижує ресурс вузла й загальну надійність верстата.

Типи охолодження шпинделів: огляд рішень

Водяне охолодження: принцип роботи

У водяному охолодженні через спеціальні канали в корпусі шпинделя циркулює охолоджувальна рідина (зазвичай вода з антикорозійними та протизамерзальними присадками). Рідина забирає тепло від стінок корпусу та підшипників, після чого повертається у зовнішній радіатор або чилер для охолодження.
Система включає насос, фільтри, термостати та манометри, що дозволяє точно контролювати температуру та потік охолоджуючої рідини. Завдяки цьому підтримується стабільний температурний режим навіть під час тривалих циклів обробки.
Такий підхід ідеально підходить для високошвидкісних шпинделів, які працюють у жорстких умовах та виділяють багато тепла. Він знижує термічне розширення та забезпечує постійну точність.

Повітряне охолодження: принцип роботи

У повітряному охолодженні корпус шпинделя охолоджується за рахунок вбудованого вентилятора або зовнішньої повітряної магістралі. Потік повітря проникає через прорізи та проходить вздовж каналів у корпусі, відводячи тепло.
Ця система простіша в установці: не потрібні насоси, фільтри і вузли циркуляції рідини. Охолодження відбувається відразу всередині шпинделя, що знижує кількість додаткового обладнання та зменшує ймовірність витоків.
Повітряне рішення підходить для шпинделів середньої потужності та помірного режиму роботи, де температура не піднімається критично високо.

Охолодження стисненим повітрям: принцип роботи

Охолодження стисненим повітрям (Compressed Air Cooling) — це промислове рішення, яке використовується для підтримання стабільної температури шпинделя за рахунок подачі стисненого повітря безпосередньо в охолоджувальні канали шпиндельного вузла. На відміну від звичайного повітряного охолодження, яке працює за допомогою вентилятора, тут задіяний тиск, що створює активну вентиляцію вузлів шпинделя.

Принцип дії полягає в тому, що стиснене повітря проходить через спеціальні канали у корпусі шпинделя, забираючи зайве тепло. Цей процес швидший і ефективніший за традиційне повітряне охолодження та дозволяє точніше контролювати робочу температуру вузла.

Такий тип охолодження часто комбінується з іншими методами або використовується в умовах, де неможливо реалізувати систему з водяним охолодженням (наприклад, через обмеження в інфраструктурі або специфіку виробництва).

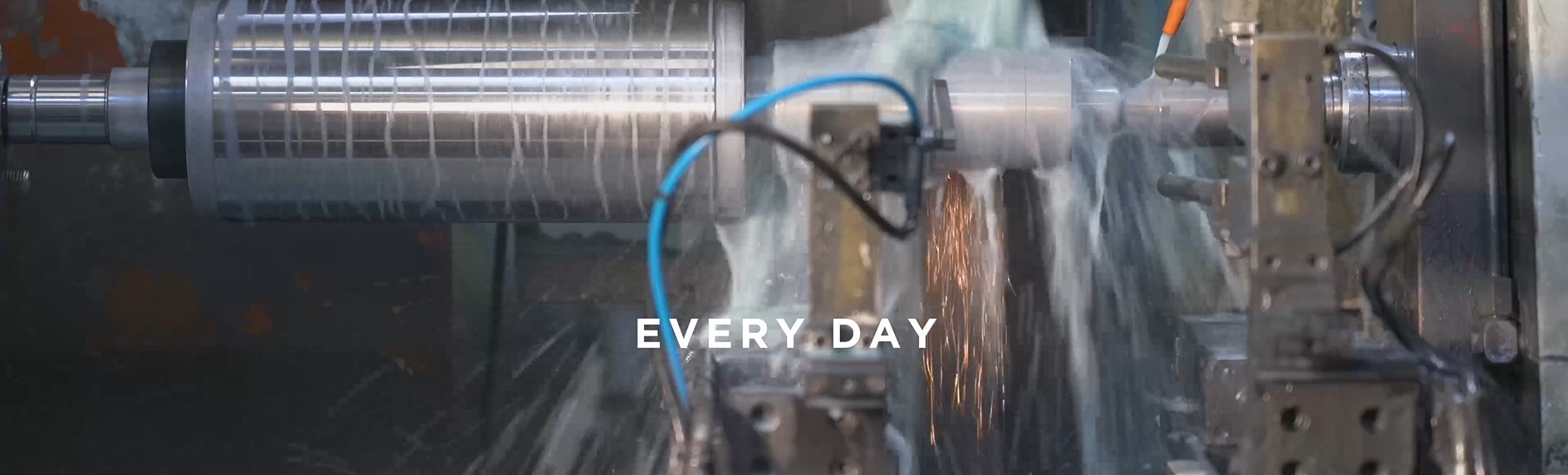

Водяне охолодження шпинделя

Конструкція та компоненти системи

Типова система водяного охолодження складається з:

1. Насоса, що забезпечує циркуляцію рідини під тиском.
2. Чилера або радіатора для відведення тепла від рідини і підтримки заданої температури.
3. Фільтрів і манометрів, які чистять рідину та контролюють її тиск.
4. Гнучких шлангів та фітингів, що з’єднують усі елементи в єдину систему.

Переваги водяного охолодження

1. Висока точність: температура шпинделя залишається стабільною навіть у довготривалій роботі, що виключає термічні зсуви.
2. Тихіша робота: відсутність вентиляторів у корпусі знижує рівень шуму.
3. Подовжений ресурс: зменшене тертя і знос підшипників завдяки стабільній температурі.

Недоліки та обмеження

1. Складність монтажу: потребує окремого простору для чилера та підключення трубопроводів.
2. Регулярне обслуговування: необхідно стежити за станом рідини та чистотою фільтрів.
3. Ризик протікання: при порушенні герметичності можливі витоки, які можуть пошкодити електроніку.

Приклади застосування

• Високопродуктивні деревообробні лінії з безперервною роботою.
• Металеві обробні центри, що працюють на високих обертах із алюмінієм і легкими сплавами.
• Серійне виробництво деталей із пластику, де важлива мінімальна температура для запобігання деформації.

Повітряне охолодження шпинделя

Конструкція та принцип дії

Система складається з вбудованого електровентилятора або зовнішнього повітропроводу, що подає повітря під тиском. Повітря циркулює внутрішніми каналами корпусу та виносить тепло. Проста схема обслуговування — досить періодично очищати вентилятор від пилу.

Переваги повітряного охолодження

1. Простота установки: достатньо підвести стиснене повітря або підключити живлення вентилятора.
2. Низька вартість: відсутність додаткових чилерів і насосів зменшує загальні витрати.
3. Мобільність: легше інтегрувати у пересувні або компактні верстати.

Недоліки та обмеження

1. Менша стабільність температури: під час тривалих циклів безперервної роботи температура може зростати.
2. Вищий рівень шуму: робота вентилятора створює додатковий шум.
3. Чутливість до пилу: пил і стружка швидше забруднюють канали, що знижує ефективність охолодження.

Приклади застосування

• Настільні фрезерні верстати для навчання та дрібносерійного виробництва.
• Верстати для обробки пінопласту і м’яких матеріалів, де теплове навантаження невелике.
• Мобільні комплекти для виїзних робіт, де немає можливості встановити водяне охолодження.

Охолодження стисненим повітрям шпинделя

Конструкція та принцип дії

Шпинделі з охолодженням стисненим повітрям зазвичай мають вбудовану систему каналів або зовнішнє підключення до джерела стисненого повітря (часто це заводська компресорна система). Повітря подається під тиском у корпус шпинделя, циркулює навколо теплових зон і виходить через спеціальні отвори.

Іноді стиснене повітря також подається безпосередньо до зони обробки, де виконує додаткову функцію — очищення ріжучого інструменту від пилу або стружки, що ще більше знижує нагрів.

Важливим елементом є регулятор тиску, який забезпечує безпечну й ефективну роботу системи.

Переваги охолодження стисненим повітрям

• Компактність системи — не потрібно встановлювати додаткові рідинні контури, насоси чи теплообмінники.
• Мінімальне обслуговування — на відміну від водяних систем, немає потреби у перевірці на наявність протікань або заміні рідини.
• Швидкий старт і зупинка — система не потребує часу на прогрів або охолодження після вимкнення.
• Чистота робочої зони — струмінь повітря може додатково очищати інструмент і заготовку під час обробки.
• Можливість застосування в умовах із високим рівнем пилу або вологи, де водяне охолодження може бути ризикованим.

Недоліки та обмеження

• Не така висока ефективність охолодження, як у водяних систем, особливо при інтенсивних тривалих навантаженнях.
• Залежність від якості стисненого повітря — у системі мають бути фільтри, щоб уникнути потрапляння вологи або масла.
• Шум — подача стисненого повітря може створювати додатковий акустичний фон у цеху.
• Потреба в компресорному обладнанні — необхідно мати стабільне джерело стисненого повітря з достатнім тиском і продуктивністю.

Приклади застосування

• Обробка деревини, пластику, алюмінію — там, де необхідна помірна тепловіддача й одночасна очистка зони різання.
• Мобільні чи компактні верстати, де немає місця або потреби для складної системи охолодження.
• Верстати в умовах з ризиком витоку води — наприклад, на електронному виробництві або в роботі з ізоляційними матеріалами.
• Серії шпинделів Elte, наприклад, ТМА вже інтегрують охолодження стисненим повітрям як альтернативу традиційним підходам.

Системи охолодження шпинделів Elte

Elte пропонує всі три рішення для охолодження шпинделів — повітряне, водяне та охолодження стисненим повітрям, адаптовані під різну потужність, умови та тривалість роботи:

• Повітряне охолодження - моделі з вбудованим вентилятором, призначені для середньонавантажених задач (до 5 кВт). Це надійне й просте в обслуговуванні рішення, яке чудово підходить для дрібносерійного виробництва, мобільних ЧПУ-станків або майстерень із невеликим тепловим навантаженням.
• Водяне охолодження - промислові моделі (від 3 кВт і вище) із можливістю підключення чилера. Це найефективніше рішення для безперервної роботи на високих обертах, особливо в серійному виробництві, де перегрів шпинделя може критично вплинути на точність обробки та ресурс обладнання.
• Охолодження стисненим повітрям - технологічне рішення для шпинделів із внутрішніми каналами для подачі стисненого повітря. Воно поєднує ефективне охолодження з очищенням зони обробки та не потребує складного обслуговування. Часто використовується як альтернатива водяним системам у середньоінтенсивному виробництві або в умовах, де використання рідини небажане (наприклад, у виробництві електроніки чи пластмасових виробів).

Кожен шпиндель Elte проходить індивідуальне балансування та тестування температурного режиму. Ми допоможемо підібрати оптимальну систему охолодження шпинделя для ЧПУ, враховуючи потужність, частоту обертання та тип ваших матеріалів.

Готові підвищити точність та надійність вашого обладнання? Зв’яжіться з нами, ми допоможемо обрати найкраще охолодження для вашого шпинделя!
